マイルストーン状況
このチャートはBasicエディション、LimitedエディションおよびEnterpriseエディションで利用可能です。このチャートを表示するには、対象プロジェクトの【マイルストーン管理】の参照権限が必要です。
1. 概要
マイルストーン状況チャートは、プロジェクトのマイルストーンの進捗状況をリスト形式で表示するチャートです。マイルストーンごとの予定日・実績日・状態に加え、品質評価とレビュー評価の情報を一覧で確認できます。
このチャートを使用することで、以下のことがわかります。
- 予定日を超過しているマイルストーンの件数
- 開始が遅延しているマイルストーンの件数
- 各マイルストーンの予定日と実績日の対比
- 品質評価・レビュー評価の状況
2. チャートの見方

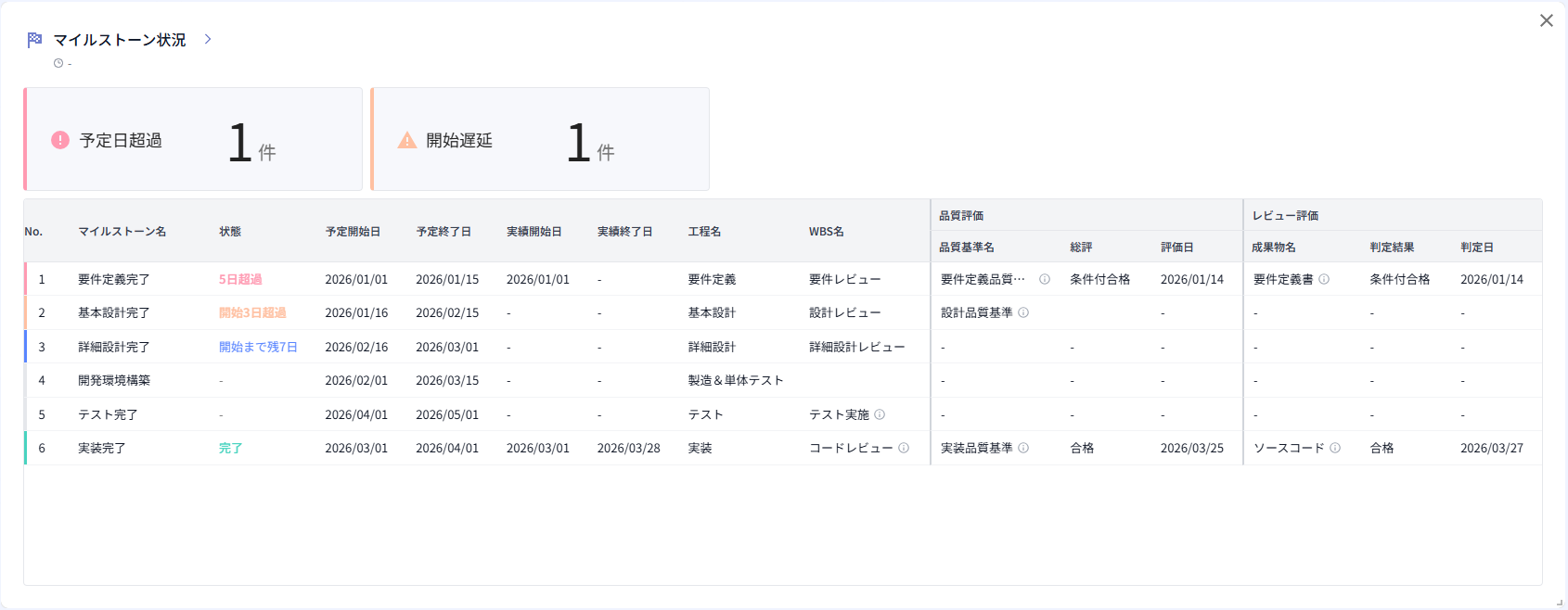

2.1 画面イメージ
2.2 画面構成
マイルストーン状況チャートは、以下の要素で構成されています。
| 要素 | 説明 |
|---|---|
| サマリーカード | 予定日超過件数と開始遅延件数をカード形式で表示します |
| リストテーブル | マイルストーンごとの詳細情報を一覧形式で表示します |
2.3 サマリーカード
チャートの上部には、マイルストーンの件数がカード形式で表示されます。
| カード | 色 | 説明 |
|---|---|---|
| 予定日超過 | 赤 | 予定終了日を過ぎても完了していないマイルストーンの件数です |
| 開始遅延 | 黄 | 予定開始日を過ぎても開始されていないマイルストーンの件数です |
2.4 リストテーブルの列
リストテーブルには、以下の情報が表示されます。
| 列名 | 説明 |
|---|---|
| No | マイルストーンの表示番号です。行の左端にはマイルストーンの状態を示すカラーバーが表示されます |
| マイルストーン名 | マイルストーンの名称です |
| 状態 | マイルストーンの現在の状態です。詳細は「2.5 状態の種類」を参照してください |
| 予定開始日 | マイルストーンの予定開始日です |
| 予定終了日 | マイルストーンの予定終了日です |
| 実績開始日 | マイルストーンの実績開始日です。未開始の場合は「-」が表示されます |
| 実績終了日 | マイルストーンの実績終了日です。未完了の場合は「-」が表示されます |
| 工程名 | マイルストーンが属する工程の名称です |
| WBS名 | マイルストーンが属するWBSの名称です。WBS名にマウスカーソルを合わせると、WBSの階層情報がツールチップで表示されます |
2.5 状態の種類
各マイルストーンには、以下のいずれかの状態が表示されます。
| 状態 | カラーバーの色 | 説明 |
|---|---|---|
| N日超過 | ピンク | 予定終了日をN日超過しています。早急な対応が必要です |
| 開始N日超過 | オレンジ | 予定開始日をN日超過しても開始されていません |
| 開始まで残N日 | 青 | 予定開始日までN日以内に迫っています |
| 完了 | 緑 | マイルストーンが完了しています |
| - | グレー | 上記のいずれにも該当しない通常の状態です |
2.6 品質評価
リストテーブルの右側には、品質評価の情報が表示されます。
| 列名 | 説明 |
|---|---|
| 品質基準名 | 品質評価に使用された品質基準の名称です |
| 総評 | 品質評価の総合評価です |
| 評価日 | 品質評価が実施された日付です |
品質基準名にマウスカーソルを合わせると、以下の詳細情報がツールチップで表示されます。
| 項目 | 説明 |
|---|---|
| 品質基準名 | 品質基準の名称です |
| 評価者 | 品質評価を実施した担当者名です |
| 参加者 | 品質評価に参加したメンバー名です |
| 課題件数 | 品質評価で検出された課題の件数です |
| 評価設定 | 評価設定の総数と未設定数です |
2.7 レビュー評価
品質評価の右側には、レビュー評価の情報が表示されます。
| 列名 | 説明 |
|---|---|
| 成果物名 | レビュー対象の成果物の名称です |
| 判定結果 | レビューの判定結果です |
| 判定日 | レビュー判定が実施された日付です |
成果物名にマウスカーソルを合わせると、以下の詳細情報がツールチップで表示されます。
| 項目 | 説明 |
|---|---|
| 成果物名 | レビュー対象の成果物の名称です |
| 判定者 | レビュー判定を実施した担当者名です |
| 参加者 | レビューに参加したメンバー名です |
| 総レビュー時間 | レビューに要した合計時間です |
| 指摘件数 | レビューで検出された指摘の総件数と未完了件数です |
2.8 ドリルダウン
チャートタイトル横の［詳細を見る］ボタンをクリックすると、【マイルストーン管理】画面へ遷移します。マイルストーンの詳細な情報を確認したい場合に活用してください。
3. データの定義
3.1 予定日超過の定義
予定日超過とは、予定終了日を過ぎても完了していないマイルストーンです。状態には超過日数が「N日超過」の形式で表示されます。
3.2 開始遅延の定義
開始遅延とは、予定開始日を過ぎても開始されていないマイルストーンです。状態には超過日数が「開始N日超過」の形式で表示されます。
3.3 マイルストーンについて
マイルストーンは、プロジェクトの重要な節目や成果物の完成を示す管理項目です。マイルストーンの保存・管理は、プロジェクトメニューの「スケジュール」から【ガントチャート】画面で設定します。
3.4 集計対象
このチャートでは、現在表示中のプロジェクトに保存されているすべてのマイルストーンを表示対象としています。
4. 活用シーン
4.1 こんなときに使う
このチャートは、以下のような場面で活用できます。
- マイルストーン進捗の確認: プロジェクトの主要なマイルストーンの達成状況を一覧で確認したいとき
- 遅延の早期発見: 予定日を超過しているマイルストーンや、開始が遅れているマイルストーンを把握したいとき
- 品質状況の確認: マイルストーンに紐づく品質評価やレビュー評価の結果を確認したいとき
- 進捗報告: ステークホルダーへのマイルストーン進捗報告の資料として使用したいとき
4.2 確認のポイント
チャートを確認する際は、以下のポイントに注目すると効果的です。
- 予定日超過のマイルストーン: スケジュールの遅れが発生しています。原因を確認し、リカバリー計画を検討してください
- 開始遅延のマイルストーン: 開始予定日を過ぎても着手されていません。前工程の完了状況やリソースの確保状況を確認してください
- 開始接近のマイルストーン: 開始予定日が近づいています。事前準備が整っているか確認してください
- 品質評価・レビュー評価が未実施のマイルストーン: 評価列に「-」が表示されている場合、評価が未実施です。必要に応じて評価の実施を検討してください
マイルストーンが保存されていない場合、「マイルストーンは保存されていません」というメッセージが表示されます。
