工程・対応状況別の障害件数

このチャートはLimitedエディションおよびEnterpriseエディションで利用可能です。このチャートを表示するには、対象プロジェクトの【障害管理】の参照権限が必要です。

1. 概要

このチャートは、プロジェクトの品質管理状況を可視化するためのチャートです。各工程における障害の対応状況を積み上げ横棒チャートで表示することで、品質リスクの早期発見と適切な対応を支援します。

このチャートを使用することで、以下のことがわかります。

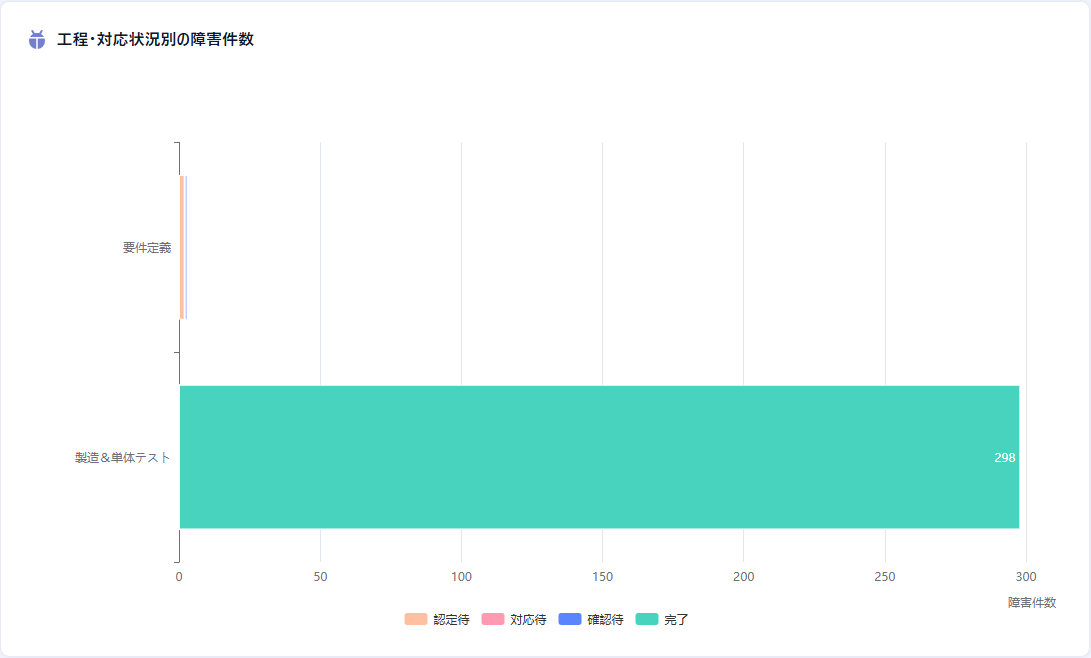

工程・対応状況別の障害件数チャート

要素	説明
縦軸	工程名を表示します。工程は表示順序に従って上から順に表示されます
横軸	障害件数を表示します
棒の長さ	各対応状況の障害件数を表します。棒が長いほど件数が多いことを示します
色分け	対応状況ごとに色分けされています。詳細は下記の色の意味を参照してください

各対応状況は以下の色で表示されます。

対応状況	色	説明
認定待	オレンジ	障害が報告され、認定者による確認を待っている状態です
対応待	ピンク	認定者が障害を認定し、対応者による対応を待っている状態です
確認待	青	対応者が対応を完了し、確認者による確認を待っている状態です
完了	緑	確認者が対応内容を確認し、障害対応が完了した状態です

チャートの棒にマウスカーソルを合わせると、ツールチップが表示されます。ツールチップには以下の情報が表示されます。

項目	説明
工程名	カーソルを合わせた棒の工程名が表示されます
対応状況ごとの件数	認定待、対応待、確認待、完了のそれぞれの件数が表示されます（0件の対応状況は省略されます）
合計	その工程の障害件数の合計が表示されます

このチャートは積み上げ横棒チャートです。チャートの高さに応じて表示されるバーの数が変わります。

表示ロジックは以下のとおりです。

このため、障害件数が少ない工程は表示対象から除外される場合があります。実際に何件まで表示されるかは、プレビューや実際のダッシュボードでご確認ください。すべての工程の障害件数を確認したい場合は、チャートの高さを広げてください。

障害の対応状況は、【障害管理】画面で管理されています。対応状況は以下の4つの状態があります。

対応状況	説明
認定待	障害が報告された直後の状態です。認定者が障害の内容を確認し、対応が必要かどうかを判断します
対応待	認定者が障害を認定した状態です。対応者が障害の修正作業を行います
確認待	対応者が修正作業を完了した状態です。確認者が修正内容を確認します
完了	確認者が修正内容を承認し、障害対応が完了した状態です
